Maschinenschraubstock für die 5-Seiten-Bearbeitung: Warum Zentrierspanner die bessere Wahl sind
Was ist ein Zentrierspanner und wie funktioniert er?
Ein Zentrierspanner ist ein selbstzentrierender Maschinenschraubstock, bei dem sich beide Spannbacken synchron auf das Werkstück zubewegen. Dadurch wird das Werkstück exakt mittig zur Maschinenachse positioniert. Das Ergebnis:
- Maximale Symmetrie bei der Bearbeitung
- Einheitliche Spannsituation unabhängig von der Werkstückgröße
- Zeitersparnis beim Umrüsten
Ausführliche Erklärung hier: Einfach erklärt: Was ist ein Zentrierspanner?
Vorteile gegenüber Festanschlagspannern

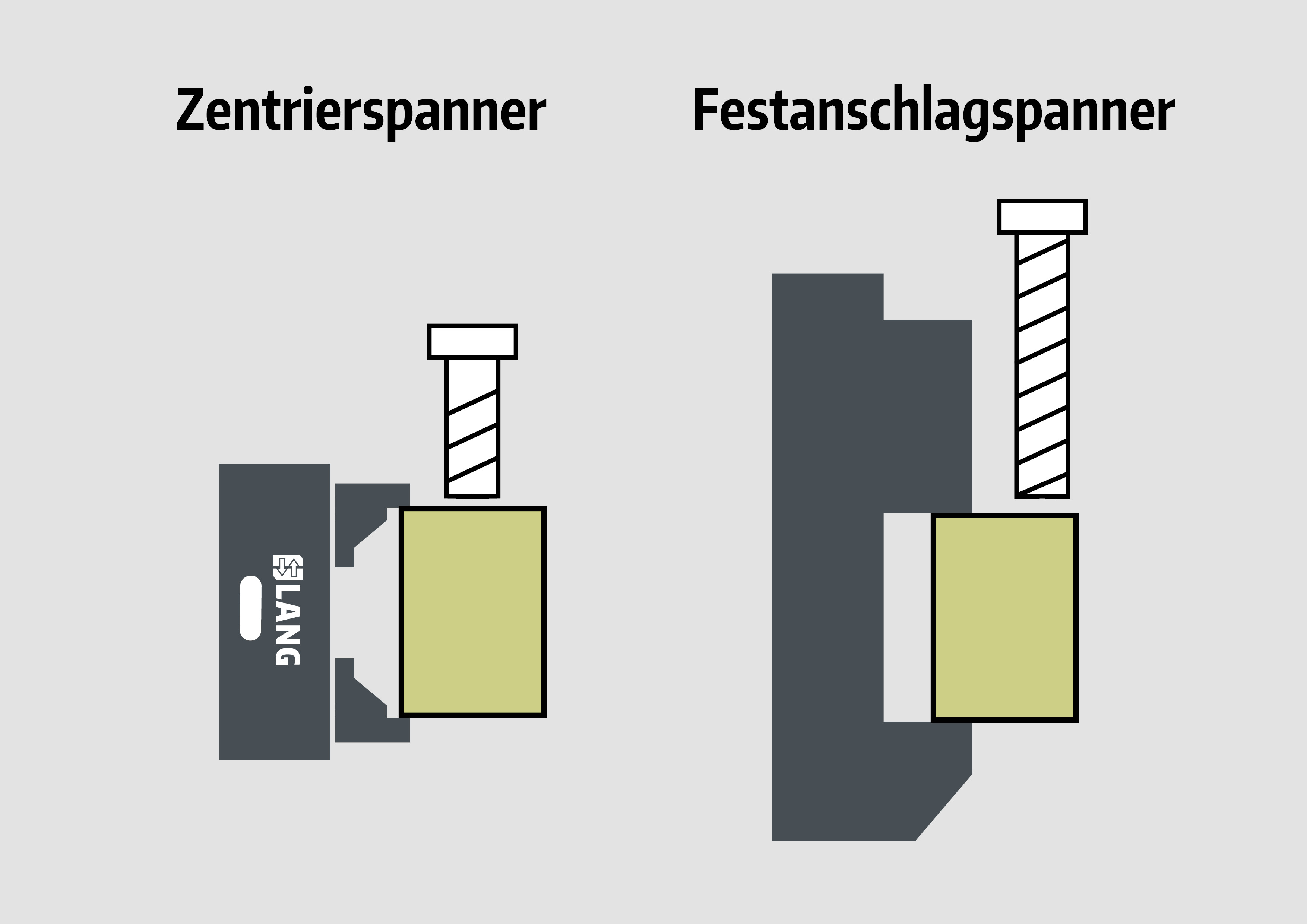

Klassische Schraubstöcke mit fester Backe – sogenannte Festanschlagspanner – haben ihre Grenzen, besonders in der 5-Seiten-Bearbeitung. Der entscheidende Nachteil: Das Werkstück liegt nicht automatisch mittig, und oft ist der Zugang für das Werkzeug eingeschränkt.
Selbstzentrierende Zentrierspanner bieten hier klare Vorteile:
- Optimale Zugänglichkeit – Perfekt für schräge und seitliche Bearbeitungen, wie sie auf 5-Achs-Maschinen typisch sind.
- Kürzere Spannzeiten – In Kombination mit der LANG Prägetechnik und vorgeprägten Rohteilen entfällt nicht nur das aufwendige Ausrichten durch automatische Zentrierung, sondern auch das Nachjustieren. Werkstücke werden in Sekunden reproduzierbar gespannt.
- Platzersparnis – Kompakte Bauweise ermöglicht die Bearbeitung größerer Werkstücke auf kleiner Spannfläche.
Bessere Prozesssicherheit – Ebenfalls in Verbindung mit der Prägetechnik: Durch den formschlüssigen Eingriff das vorgeprägte Rohteil ist deutlich weniger Spanndruck nötig. Das minimiert das Risiko von Verzug, Vibrationen und Bauteilbewegung.
Dank besserer Zugänglichkeit und weniger Störkonturen lassen sich bei der Werkstückspannung mit einem Zentrierspanner kürzere Werkzeuge einsetzen. Folge: Verminderte Vibrationen, längere Standzeiten, höhere Schnittwerte möglich.
Das Thema „Kippen“ der Spannbacken – und warum es oft überschätzt wird
Ein häufig genannter Kritikpunkt an Zentrierspannern ist das sogenannte „Kippen“ der Spannbacken: Beim Schließen heben die Backen minimal ab, bevor sie das Werkstück vollflächig greifen.
In der Rohteilbearbeitung ist dieser Effekt jedoch meist unerheblich – und zwar aus zwei Gründen:
- Gleichmäßiges Abheben beider Backen: Da sich beide Spannbacken synchron bewegen, bleibt das Werkstück weiterhin mittig ausgerichtet.
- Aufmaß beim Rohteil: Leichte Positionsänderungen im Mikrometerbereich spielen hier keine Rolle, da ohnehin Material abgetragen wird, bevor Präzisionsflächen entstehen.
Bei hochwertigen Zentrierspannern wie dem Makro•Grip® 5-Achs-Spanner ist das Kippen so gering, dass es keinen negativen Einfluss auf Haltekraft oder Bearbeitungssicherheit hat.
5-Seiten-Bearbeitung: Zentrierspanner als einer der Schlüssel zu mehr Effizienz
Bei der 5-Seiten-Bearbeitung müssen Werkstücke von allen Seiten zugänglich sein – oft in nur einer Aufspannung. Zentrierspanner schaffen hier den nötigen Freiraum für das Werkzeug und ermöglichen eine nahezu vollständige Bearbeitung ohne Umspannen.
Gerade bei komplexen Bauteilen gilt: Je weniger Spannmittel im Weg stehen, desto effizienter und präziser kann die Bearbeitung erfolgen.
Warum der Makro•Grip® 5-Achs-Spanner von LANG Technik die erste Wahl ist
Der Makro•Grip® 5-Achs-Spanner kombiniert alle Vorzüge eines selbstzentrierenden Schraubstocks mit der speziellen Ausrichtung auf 5-Achs-Maschinen – und entfaltet sein volles Potenzial in Verbindung mit der LANG Prägetechnik.
Seine Highlights:
- Maximale Zugänglichkeit: Kompakte Bauweise für ungehinderten Werkzeugzugang – selbst bei kleinen Spannhöhen und komplexen Konturen.
- Extrem hohe Haltekraft: Dank Formschluss in den vorgeprägten Spannkonturen hält der Makro•Grip® selbst bei reduziertem Spanndruck absolut sicher – ideal auch für hochfeste Werkstoffe.
- Vielfältige Anwendungsbereiche: Sein Grundkörper ist kompatibel mit allen Spannbackentypen von LANG, weshalb der Zentrierspanner auch in der Rückseitenbearbeitung gerne eingesetzt wird.
- Kürzeste Spannzeiten: Vorgeprägte Rohteile lassen sich in Sekunden reproduzierbar einlegen und fixieren, ohne zusätzliche Ausrichtung oder externe Anschläge.
- Prozesssicherheit: Der formschlüssige Halt reduziert den Spanndruck, verhindert Werkstückverzug und sorgt für stabile Bearbeitungsbedingungen – perfekt für Präzisionsteile.
Automatisierungstauglich: Die Kombination aus schneller, reproduzierbarer Spannung und sicherem Formschluss ist ideal für mannlose Fertigung und automatisierte Fertigungsprozesse, beispielsweise mit RoboTrex.
Wenn vorgeprägte Werkstücke formschlüssig gespannt werden, halten sie in der CNC-Bearbeitung extrem fest. Das sorgt für maximale Sicherheit.
Fazit: Mehr Präzision, mehr Effizienz, mehr Wirtschaftlichkeit
In der 5-Seiten-Bearbeitung zählt jeder Vorteil – und selbst kleine Optimierungen beim Spannen wirken sich direkt auf Qualität, Bearbeitungszeit und Kosten aus. Selbstzentrierende Zentrierspanner schlagen Festanschlagspanner in puncto Zugänglichkeit, Präzision und Flexibilität deutlich.
Der Makro•Grip® 5-Achs-Spanner von LANG Technik ist daher die ideale Lösung:
- Für maximale Effizienz in der Einzel- und Serienfertigung
- Für höchste Präzision bei komplexen Geometrien
- Für absolute Prozesssicherheit – auch in der mannlosen Fertigung
Wer das volle Potenzial seiner 5-Achs-Maschine ausschöpfen will, kommt an diesem Schraubstock nicht vorbei.
Fragen und Antworten
Warum bietet LANG Technik keine Schraubstöcke mit fester Backe an?
Wir sehen seit Jahren die Vorteile einer 5-achsigen Bearbeitung und richten unsere Produkte dementsprechend auf eine konzentrische Programmierung aus. Weiterhin machen moderne Messtastersysteme die Referenz zu einer festen Backe überflüssig.
Hält ein Werkstück auf gerade einmal 3 mm Spannrand?
Definitiv, ja. Die Spanntiefe von 3 mm ist ausreichend, um das Werkstück sicher auf der Auflagefläche der Spannbacke zu fixieren. Gleichzeitig ermöglicht der geringe Spannrand eine perfekte Zugänglichkeit von allen Seiten. Der Maschinenbediener spart Material und profitiert auch bei der Rückseitenbearbeitung von einem geringeren Zerspanungsvolumen.
Sind die Schraubstöcke von LANG Technik robust?
Mit seinem einsatzgehärteten Grundkörper und den aus Vollmaterial gefrästen Spannbacken hält der LANG Schraubstock selbst größten Zerspankräften stand. Zudem sind die Schraubstöcke wartungs- und verschleißarm, so dass eine hohe Standzeit gewährleistet werden kann.
Weitere Fragen und Antworten zu diesem Thema finden Sie hier:
FAQ
